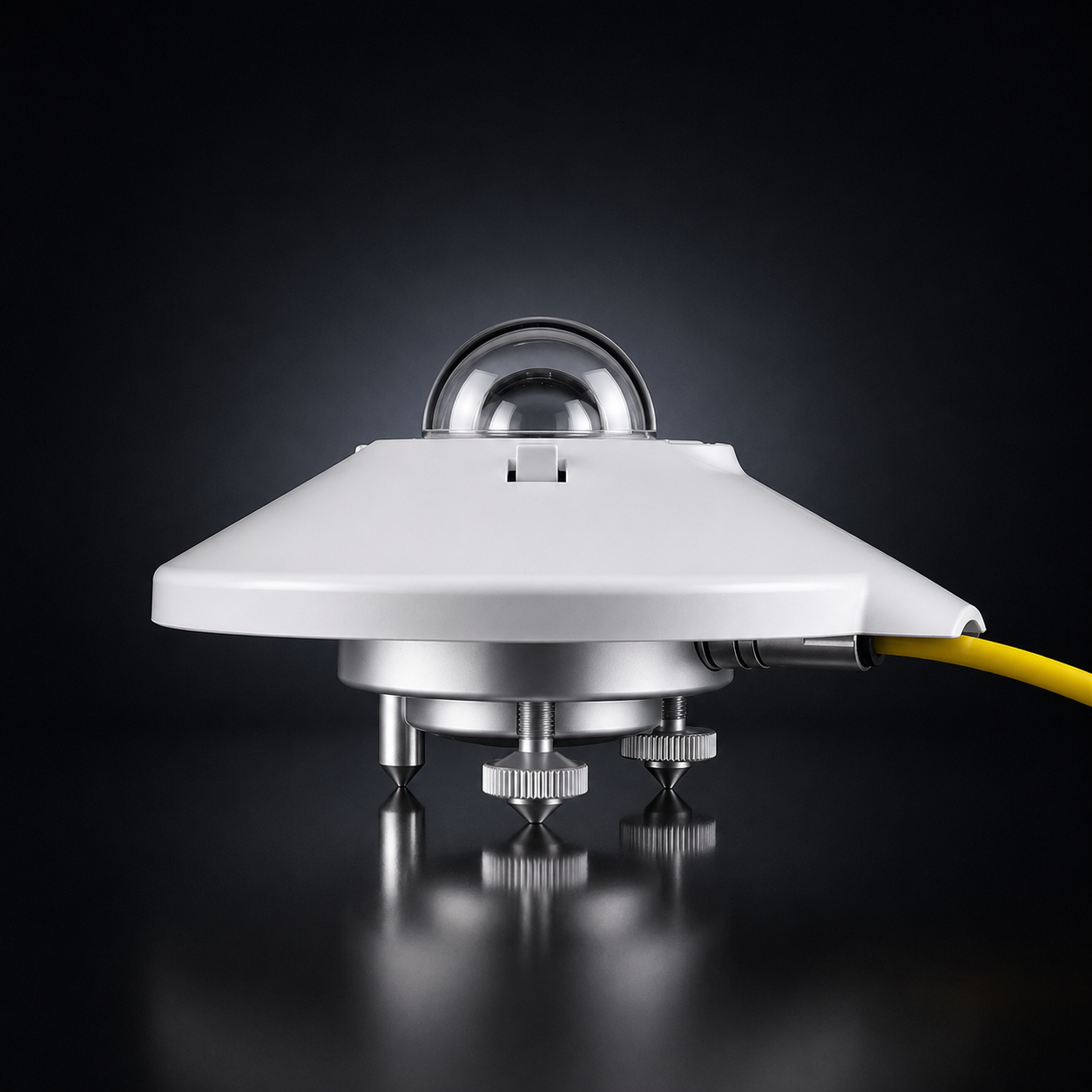

Kipp & Zonen SMP22x – High-End Pyranometer mit Modbus
Das Kipp & Zonen SMP22x ist ein digitales High-End Referenz-Pyranometer für besonders anspruchsvolle und hochpräzise Messungen der Bestrahlungsstärke in W/m².
Das SMP22x kombiniert eine RS-485 Modbus®-Schnittstelle mit hochwertigen Quarzglaskuppeln und einem besonders breiten Spektralbereich. Dadurch eignet es sich insbesondere als Referenzsensor für Testlabore, Sonnensimulationsanlagen, Forschung und anspruchsvolle Kalibrier- und Vergleichsmessungen.
Mit einem Spektralbereich von 250 bis 3.500 nm bei den 50-%-Punkten deckt das SMP22x einen deutlich breiteren Bereich als das SMP10x ab. Gleichzeitig bietet es eine verbesserte Richtungscharakteristik und sehr geringe thermische Einflüsse.
Highlights
- High-End Referenz-Pyranometer
- Digitale RS-485 Modbus®-Schnittstelle
- ISO 9060:2018 Spectrally Flat Class A
- Hochwertige Quarzglaskuppeln
- Spektralbereich 250–3.500 nm
- Erweiterter Spektralbereich 210–3.600 nm
- Maximale Bestrahlungsstärke 4.000 W/m²
- Richtungsabweichung < ±5 W/m²
- Ansprechzeit < 2 s
- Individuell temperaturkorrigierte Messdaten
- Ideal für Referenz- und Präzisionsmessungen
| Messgröße: | Bestrahlungsstärke |
|---|---|
| Einheit: | W/m² |
| Messprinzip: | Thermopile-Pyranometer |
| Klassifizierung: | ISO 9060:2018 Spectrally Flat Class A |
| Digitale Schnittstelle: | RS-485 Modbus® |
| Digitaler Messbereich: | −400 bis +2.000 W/m² |
| Maximale Betriebs-Bestrahlungsstärke: | 4.000 W/m² |
| Spektralbereich – 50 %: | 250–3.500 nm |
| Spektralbereich – 20 %: | 210–3.600 nm |
| Ansprechzeit: | < 2 s bei 95 % |
| Nichtlinearität: | < 0,2 % bei 100–1.000 W/m² |
| Richtungsabweichung: | < ±5 W/m² |
| Temperaturverhalten: | < ±0,3 % von −40 bis +70 °C |
| Versorgungsspannung: | 5–30 V DC |
| Sichtfeld: | 180° |
| Betriebstemperatur: | −40 bis +80 °C |
| Schutzart: | IP67 |
Das SMP22x eignet sich insbesondere für hochpräzise Referenz- und Bestrahlungsmessungen.
Typische Anwendungen sind:
- Referenzmessungen
- Sonnensimulationsanlagen
- Bestrahlungsprüfstände
- Test- und Kalibrierlabore
- Automotive Testing
- Materialprüfung
- Forschung und Entwicklung
- Vergleichsmessungen
- Homogenitätsmessungen
- automatisierte Messsysteme
Der besonders breite Spektralbereich und die hohe Richtungsgenauigkeit machen das SMP22x zur High-End-Lösung für Anwendungen mit hohen Anforderungen an die Messqualität.
Das SMP22x ermöglicht die hochpräzise Messung der Bestrahlungsstärke und überträgt die Messwerte digital über RS-485 Modbus®.
Durch den Spektralbereich von 210 bis 3.600 nm bei den 20-%-Punkten eignet sich der Sensor besonders für breitbandige Strahlungsmessungen.
Typische Messaufgaben sind:
- Bestrahlungsstärke in W/m² messen
- künstliche Sonnenstrahlung messen
- breitbandige Strahlung messen
- Referenzmessungen durchführen
- Sonnensimulatoren vermessen
- Bestrahlungsverteilung erfassen
- Homogenität bestimmen
- Prüfbedingungen dokumentieren
Die hochwertige Optik reduziert Richtungsfehler und ermöglicht besonders präzise Messungen auch bei unterschiedlichen Einfallswinkeln.
Das SMP22x eignet sich als hochwertiger Referenzsensor für die Vermessung und Überprüfung anspruchsvoller Sonnensimulationsanlagen.
Bei einer Homogenitätsmessung kann die Bestrahlungsstärke an definierten Positionen innerhalb der Prüffläche aufgenommen werden.
Aus den Messdaten können unter anderem bestimmt werden:
- minimale Bestrahlungsstärke
- maximale Bestrahlungsstärke
- mittlere Bestrahlungsstärke
- lokale Abweichungen
- Homogenität der Bestrahlungsverteilung
Das SMP22x eignet sich insbesondere für Testlabore, die hohe Anforderungen an Messgenauigkeit, Reproduzierbarkeit und Rückführbarkeit ihrer Bestrahlungsmessungen stellen.
Über RS-485 Modbus® kann das SMP22x direkt in moderne Mess- und Automatisierungssysteme integriert werden.
Mögliche Integrationen sind:
- SPS
- SCADA
- Datenlogger
- DAQ-Systeme
- PC-basierte Messsysteme
- Prüfstandssoftware
- automatisierte Messraster
- Referenzmesssysteme
Temperaturkorrigierte Messdaten und individuelle Cosinus-/Richtungsdaten unterstützen besonders anspruchsvolle Messanwendungen.
BF Engineering unterstützt bei der Integration des SMP22x in Sonnensimulationsanlagen, Testlabore und hochpräzise Bestrahlungsmesssysteme.
Neben der Integration der Messtechnik übernimmt BF Engineering auf Wunsch auch die Vermessung, Homogenitätsprüfung und Kalibrierung von Sonnensimulationsanlagen und Bestrahlungsprüfständen.
