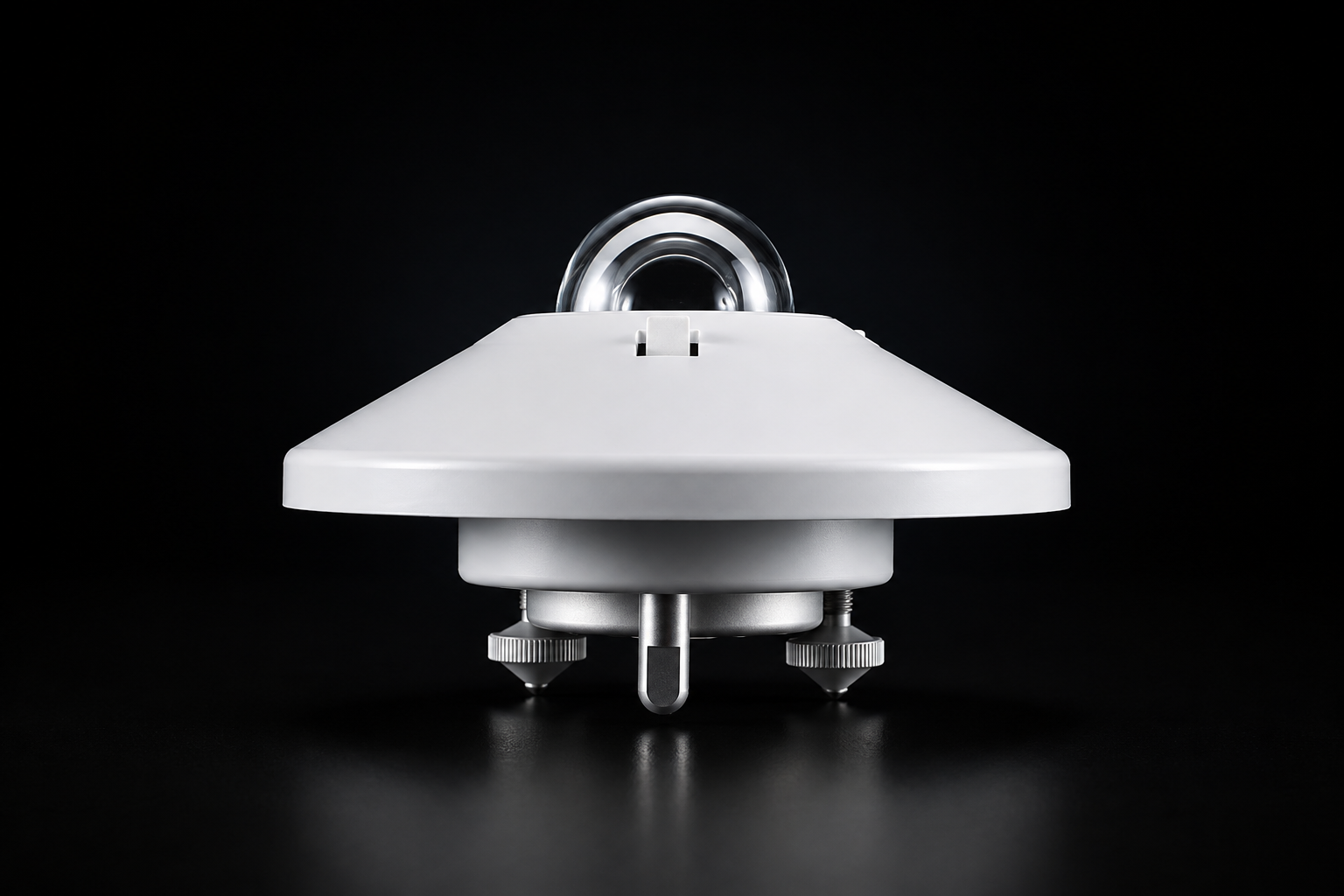

Kipp & Zonen SMP10x – Digitales Smart-Pyranometer mit Modbus
Das Kipp & Zonen SMP10x ist ein digitales Smart-Pyranometer zur präzisen Messung der Bestrahlungsstärke in W/m² und zur direkten Integration in moderne Mess-, Prüfstands- und Automatisierungssysteme.
Über die integrierte RS-485 Modbus®-Schnittstelle können Messwerte digital übertragen und direkt von Datenloggern, SPS-, SCADA- oder DAQ-Systemen verarbeitet werden.
Das SMP10x eignet sich dadurch besonders für automatisierte Sonnensimulationsanlagen, Prüfstände und Testlabore, bei denen Bestrahlungsmesswerte kontinuierlich erfasst und digital verarbeitet werden sollen.
Highlights
- Digitales Smart-Pyranometer
- RS-485 Modbus®
- ISO 9060:2018 Spectrally Flat Class A
- Spektralbereich 285–2.800 nm
- Maximale Bestrahlungsstärke 4.000 W/m²
- Schnelle Ansprechzeit < 2 s
- Temperaturkorrigierte Messdaten
- Versorgung 5–30 V DC
- IP67
- SmartExplorer Software
- Ideal für automatisierte Prüfstände
| Messgröße: | Bestrahlungsstärke |
|---|---|
| Einheit: | W/m² |
| Messprinzip: | Thermopile-Pyranometer |
| Klassifizierung: | ISO 9060:2018 Spectrally Flat Class A |
| Digitale Schnittstelle: | RS-485 Modbus® |
| Digitaler Messbereich: | −400 bis +2.000 W/m² |
| Maximale Betriebs-Bestrahlungsstärke: | 4.000 W/m² |
| Spektralbereich – 50 %: | 285–2.800 nm |
| Spektralbereich – 20 %: | 270–3.000 nm |
| Ansprechzeit: | < 2 s bei 95 % |
| Nichtlinearität: | < 0,2 % bei 100–1.000 W/m² |
| Versorgungsspannung: | 5–30 V DC |
| Sichtfeld: | 180° |
| Betriebstemperatur: | −40 bis +80 °C |
| Schutzart: | IP67 |
Das SMP10x eignet sich besonders für Anwendungen, bei denen die Bestrahlungsstärke digital erfasst, übertragen und automatisiert verarbeitet werden soll.
Typische Anwendungen sind:
- automatisierte Sonnensimulationsanlagen
- Bestrahlungsprüfstände
- Testlabore
- Automotive Testing
- Umweltprüfung
- Materialprüfung
- Forschung und Entwicklung
- kontinuierliche Bestrahlungsüberwachung
- automatisierte Referenzmessungen
- SCADA- und SPS-Systeme
Die digitale Schnittstelle vereinfacht insbesondere die Integration mehrerer Sensoren und die zentrale Messdatenerfassung.
Das SMP10x erfasst die Bestrahlungsstärke und stellt den Messwert digital über RS-485 Modbus® zur Verfügung.
Dadurch entfällt bei digitaler Nutzung die klassische Auswertung eines sehr kleinen Thermopile-mV-Signals durch das übergeordnete Messsystem.
Typische Messaufgaben sind:
- Bestrahlungsstärke in W/m² messen
- künstliche Sonnenstrahlung messen
- Sonnensimulatoren überwachen
- Bestrahlungsverteilung erfassen
- Homogenitätsmessungen durchführen
- Prüfbedingungen dokumentieren
- Langzeitmessungen durchführen
- Messwerte automatisiert aufzeichnen
Die schnelle Ansprechzeit von weniger als 2 Sekunden bei 95 % ermöglicht auch eine schnelle Erfassung von Veränderungen der Bestrahlungsstärke.
Das SMP10x eignet sich insbesondere für automatisierte Sonnensimulations- und Testing-Systeme.
Der Sensor kann dauerhaft innerhalb eines Prüfstandes integriert oder für automatisierte Messabläufe verwendet werden.
Über Modbus können Messwerte unmittelbar an die übergeordnete Steuerung oder Messdatenerfassung übertragen werden.
Dadurch lassen sich beispielsweise:
- Bestrahlungsstärken überwachen
- Prüfbedingungen dokumentieren
- Grenzwerte überwachen
- Homogenitätsmessungen automatisieren
- Messprotokolle erzeugen
- Bestrahlungsanlagen überwachen
Das SMP10x eignet sich damit besonders für moderne Prüfstände mit zentraler Steuerungs- und Messdatentechnik.
Die integrierte RS-485 Modbus®-Schnittstelle ermöglicht die direkte Kommunikation mit modernen Mess- und Automatisierungssystemen.
Mögliche Integrationen sind:
- SPS
- SCADA
- Datenlogger
- DAQ-Systeme
- PC-basierte Messsysteme
- Prüfstandssoftware
- automatisierte Messsysteme
Über die SmartExplorer Software können unter anderem Konfiguration, Test, Datenlogging und Modbus-Einstellungen vorgenommen werden.
BF Engineering unterstützt bei der Integration des SMP10x in bestehende und neue Sonnensimulationsanlagen, Prüfstände und automatisierte Messsysteme.
Neben der Integration der Messtechnik übernimmt BF Engineering auf Wunsch auch die Vermessung, Homogenitätsprüfung und Kalibrierung von Sonnensimulationsanlagen und Bestrahlungsprüfständen.
